Coordenadas UTM en google maps

Google es quizá una herramienta con la que convivimos casi semanalmente, por no pensar que a diario.  Si bien la aplicación es muy usada para navegar y desplazarse mediante direcciones, no es tan fácil visualizar coordenadas de un punto específico, ni en formato geográficas, mucho menos coordenadas UTM en google maps.

Este artículo, aparte de enseñarte a visualizar las coordenadas en Google Maps, te enseñará a volverte un experto en visualizar esas coordenadas en Excel, convertirlas a UTM e inclusive poderlas dibujar en AutoCAD.



Coordenadas utm en google maps

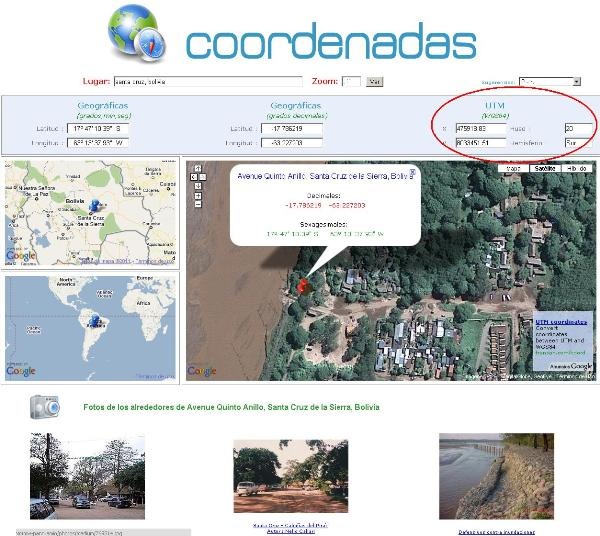

En el despliegue anterior, aparece una vista de Google Maps, con las opciones necesarias para ubicar una posición.  Se puede ingresar en la parte superior una dirección específica, o el nombre de una ciudad, o bien buscando por la lista que se encuentra en el despliegue superior derecho.

Una vez seleccionado, el mapa se ubica en la dirección seleccionada.

Podemos hacer clic en cualquier parte del mapa, y se nos despliega un indicador de la coordenada en formato decimal y también sexagesimal (grados, minutos y segundos).

Como pueden ver, la coordenada decimal 19.4326077,-99.133208.  Significa 19 grados sobre el ecuador y 99 grados a partir del meridiano Greenwich, hacia el oeste, por eso está en negativo.  De igual forma, esta coordenada geográfica es equivalente a la latitud 19º 25′ 57.39″ N, longitud 99º 7′ 59.55″ W.  En la parte superior se muestra la coordenada UTM X=486,016.49 Y=2,148,701.07 que equivale a la zona 14 en el hemisferio norte.

Listo.  Con esto has aprendido a ubicar un punto en Google Maps y conocer su coordenada UTM.

Cómo guardar varias coordenadas de Google Maps.



Anteriormente se ha explicado como visualizar puntos individuales, tanto su coordenada geográfica como su coordenada en Universal Traverso de Mercator (UTM).

Si lo que queremos es guardar varios puntos sobre Google Maps y visualizarlos en un archivo de Excel, entonces hay que seguir este procedimiento.

  • Ingresamos a Google Maps, con nuestra cuenta de Gmail.
  • En el menú izquierdo seleccionamos la opción “Tus lugares”.  Aquí aparecerán los puntos que hemos etiquetado, rutas o mapas que hemos guardado.
  • En esta sección elegimos la opción “Mapas” y creamos un nuevo mapa.







Como pueden ver, aquí existen varias funcionalidades para crear capas.  En este caso, he creado los 6 puntos de los vértices y también el polígono.  A pesar que se ve simple la funcionalidad, permite cambiar color, estilo del punto, descripción del objeto e inclusive agregarle una imagen a cada vértice.



De modo que te desplazas a la zona de tu interés y dibujas las capas que creas necesarias.   Puede ser una capa para los vértices, otra capa para los polígonos del terrenos y otra capa para las edificaciones, si las vas a dibujar.

Una vez finalizado, para descargarlo se seleccionan los tres puntitos verticales y se guarda como archivo kml/kmz, tal como se muestra en la siguiente imágen.

Los archivos kml y kmz son los formatos de Google Maps y Google Earth en los que se guardan las coordenadas, rutas y polígonos.

Listo.  Has aprendido como guardar diferentes puntos en Google Maps y descargarlos como un archivo kmz.  A continuación se explica cómo visualizar estas coordenadas en Excel.

Si quieres obtener los archivos que he usado para este ejercicio puedes hacerlo solicitándolos en este formulario.

Cómo ver coordenadas de Google Maps en Excel

Un kmz es un conjunto de archivos kml comprimidos.  De modo, que la forma más fácil de descomprimirlo es como lo haríamos con un archivo .zip / .rar.

Tal como se muestra en el siguiente gráfico, podría ser que no veamos la extensión del archivo.  Para ello, debemos hacer las siguientes acciones:



  • Se activa la opción de ver la extensión de los archivos, desde la pestaña “Vista” del explorador de archivos.
  • Se cambia la extensión de .kmz a .zip.  Para ello, se hace un clic suave en el archivo, y se modifica el dato que está después del punto.  Aceptamos el mensaje que nos aparecerá, que nos indica que estamos cambiando la extensión del archivo y que lo podría volver inutilizable.
  • Se descomprime el archivo.  Botón derecho del ratón, y se selecciona “Extraer en…”.  En nuestro caso, el archivo se llama “Terreno Aula geofumadas”.

Como podemos ver, se creó una carpeta, y justo dentro se puede ver el archivo kml llamado “doc.kml” y una carpeta llamada “files” que contiene los datos asociados, en general imágenes.

Abrir KML desde Excel

Kml es un formato popularizado por Google Earth / Maps, que fue antes de la empresa Keyhole, de allí el nombre (Keyhole Markup Language), por ende, es un fichero en estructura XML (eXtensible Markup Language).  Así que, al ser un fichero XML debe poder visualizarse desde Excel:

1. Cambiamos su extensión de .kml a .xml.

2. Abrimos el archivo desde Excel.  En mi caso, que estoy usando Excel 2015, me aparece un mensaje si lo quiero ver como una tabla XML, como un libro de solo lectura o si quiero utilizar el  panel de origen XML.  Selecciono la primera opción.

3. Buscamos el listado de coordenadas geográficas.

4. Las copiamos a un nuevo fichero.

Y listo, ahora tenemos el archivo de las coordenadas de Google Maps, en una tabla de Excel.  En este caso, a partir de la fila 12, en la columna U aparecen los nombres de los vértices, en la columna V las descripciones y las coordenadas latitud / longitud en la columna X.

De modo, que con copiar las columnas X y la columna AH, tienes los objetos y las coordenadas de tus puntos de Google Maps.


¿Interesado en algo más?


Convertir coordenadas de Google Maps a UTM.

Ahora, si lo que quieres es convertir esas coordenadas geográficas que tienes en forma de grados decimales de latitud y longitud a un formato de coordenadas UTM proyectadas, entonces puedes utilizar la plantilla que existe para eso.

Qué son las coordenadas UTM

UTM (Universal Traverso Mercator) es un sistema que divide el globo terráqueo en 60 zonas de 6 grados cada uno, transformados de forma matemática para asemejarse a una cuadrícula proyectada sobre un elipsoide; tal como se explica en este artículo. y en este video.

Como puedes ver, allí copias las coordenadas mostradas anteriormente.  Como resultado, tendrás las coordenadas X, Y y también la Zona UTM marcado en la columna color verde, que en ese ejemplo aparece en la Zona 16.

Enviar las coordenadas de Google Maps a AutoCAD.

Para poder enviar los datos a AutoCAD, solo tienes que activar el comando de múltiples puntos.  Este está en pestaña “Draw”, tal como se muestra en el dibujo de la derecha.

Una vez que has activado el comando Múltiple puntos, copias y pegas los datos de la plantilla de Excel, de la última columna, a la línea de comandos de AutoCAD.

Con esto, tus coordenadas se han dibujado.  Para visualizarlas, se puede hacer Zoom / All.

Al hacer el pago, te llega un correo inmediatamente, con el enlace de descarga; si no lo ves, debes revisar la carpeta de spam.  Adquirir la plantilla te da derecho a soporte por correo electrónico, por si tienes algún problema con la plantilla.
